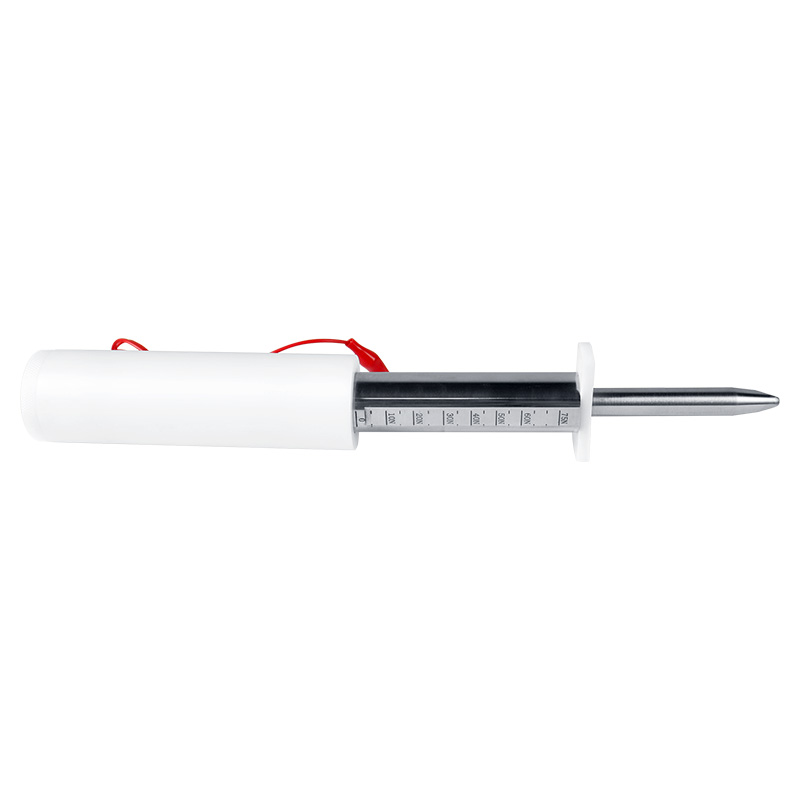

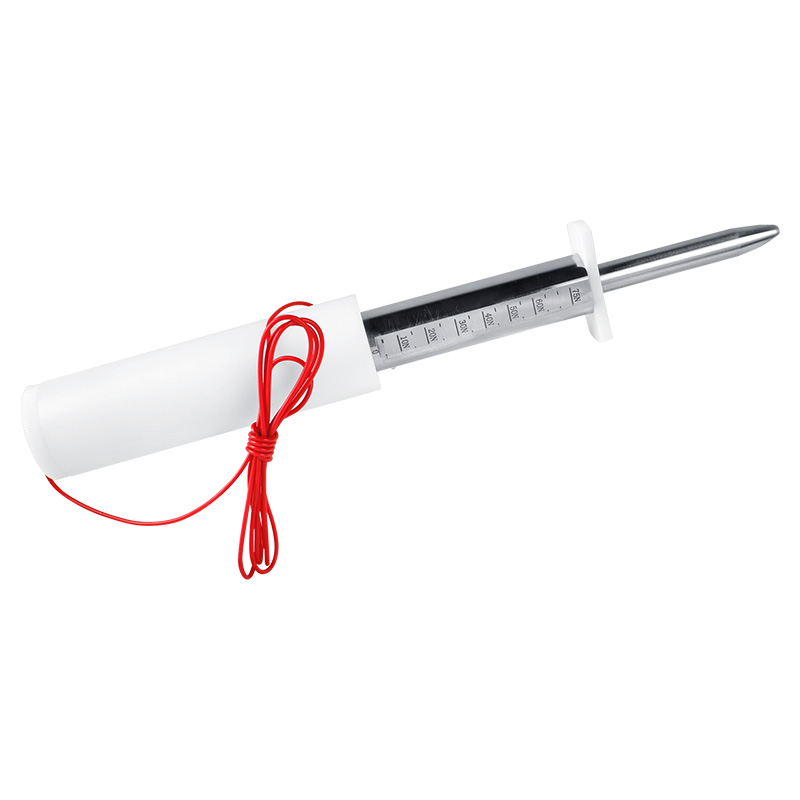

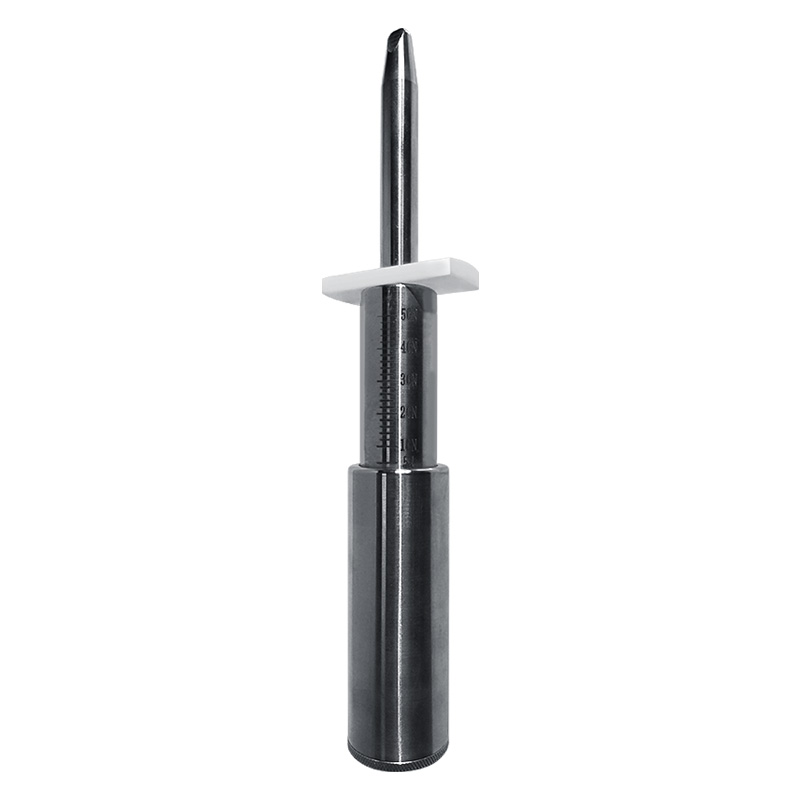

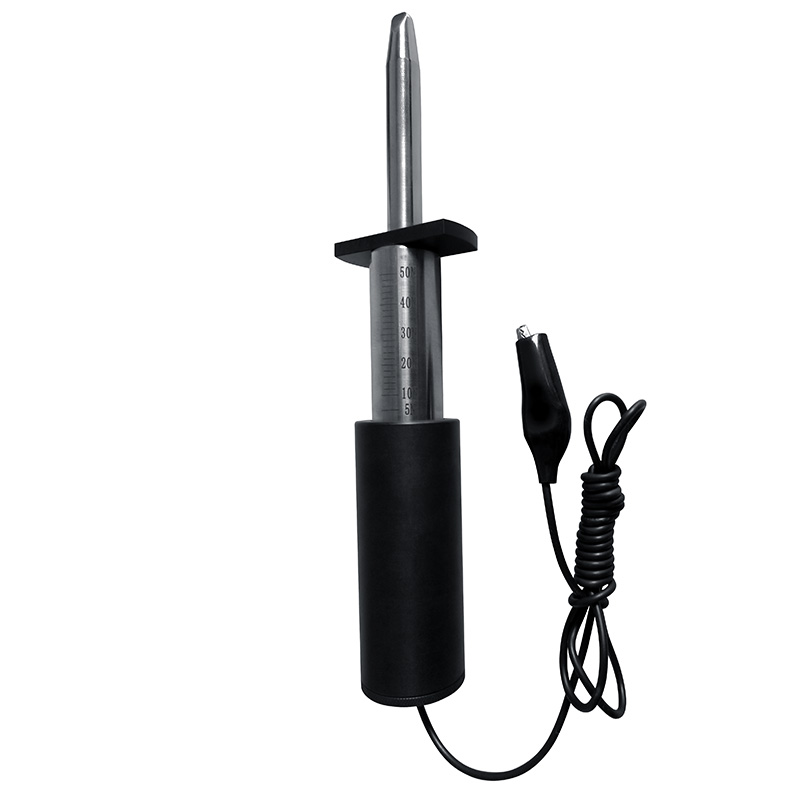

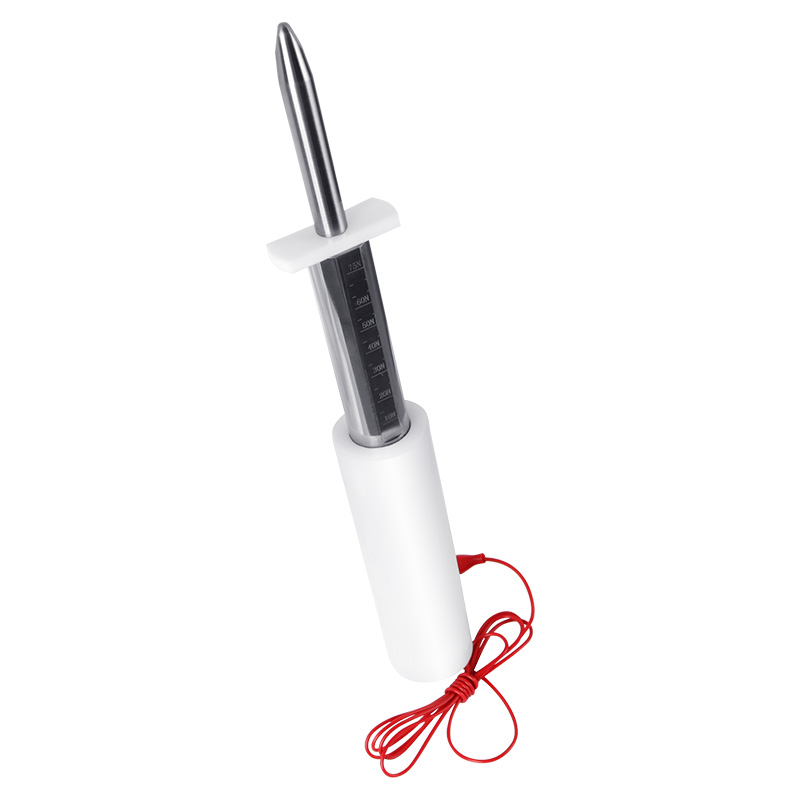

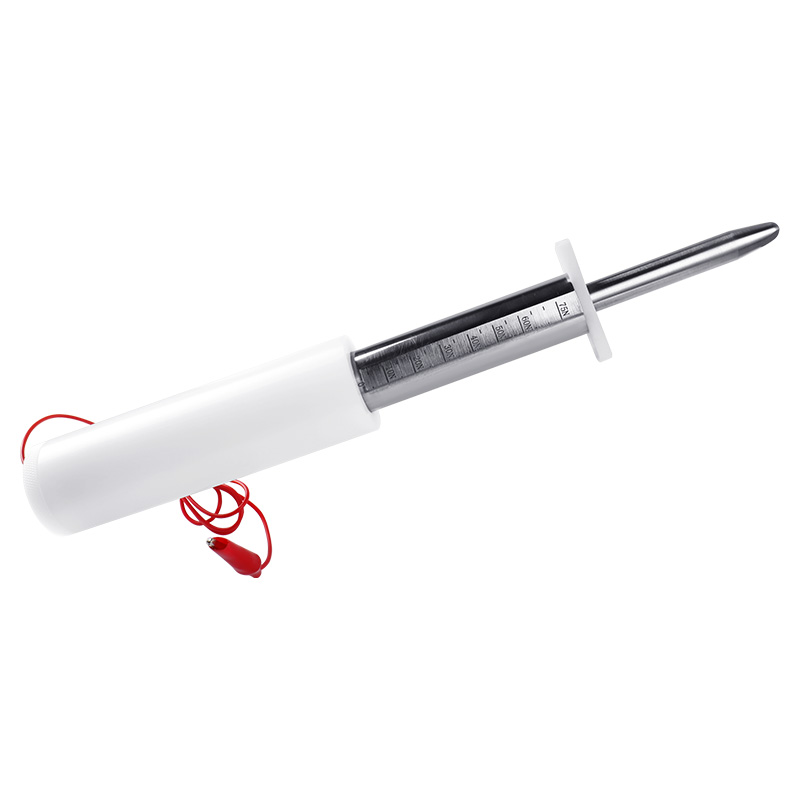

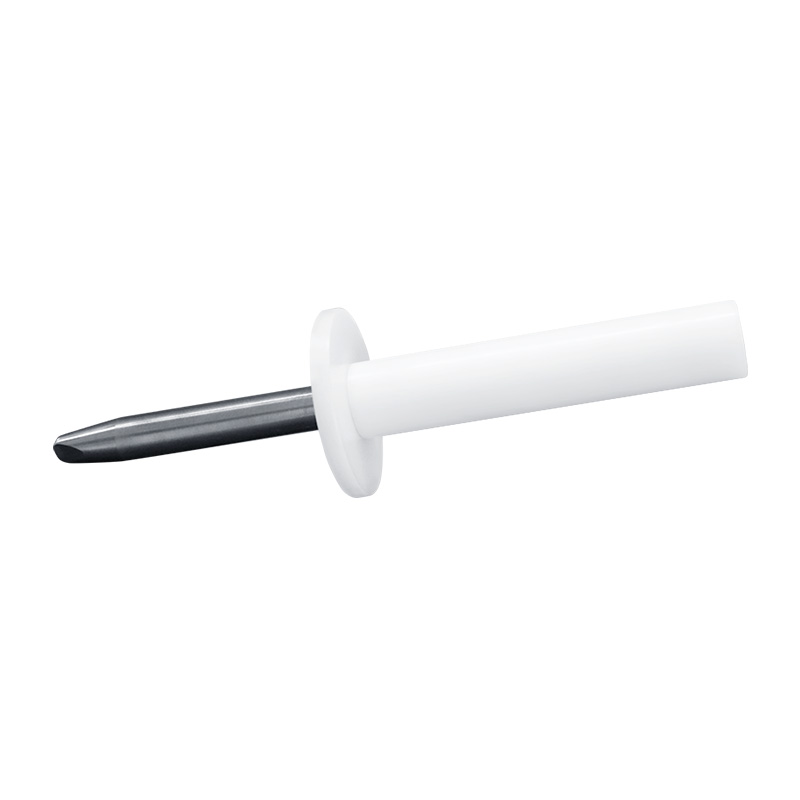

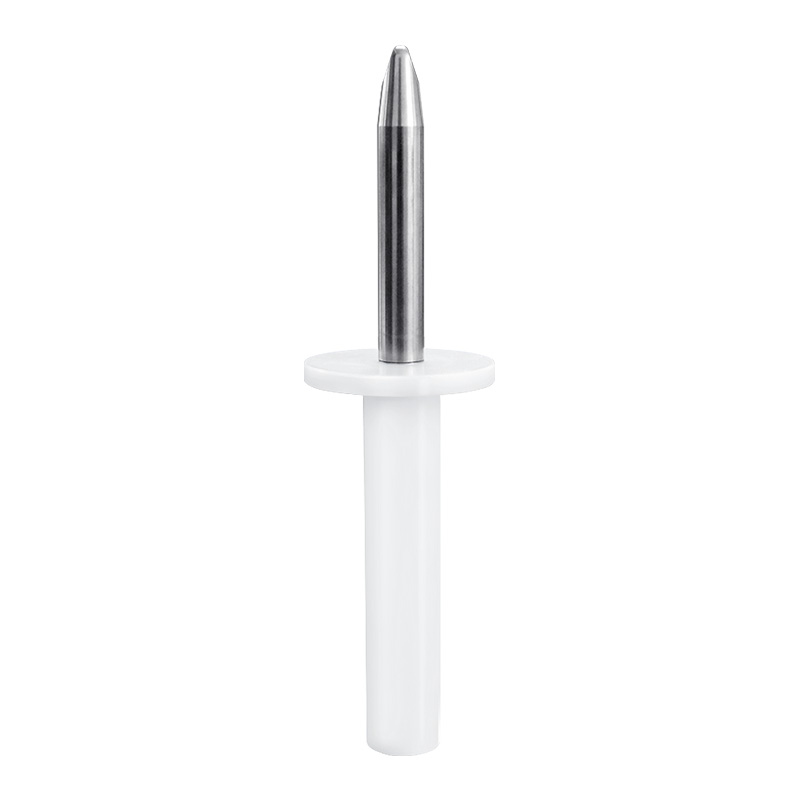

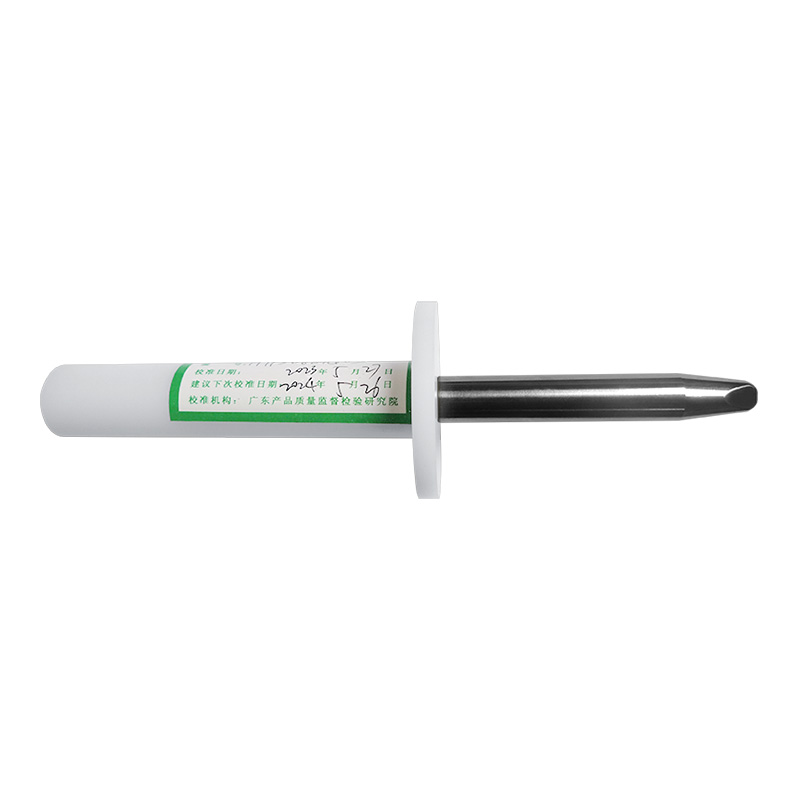

试验11试验直指 YW-I07
所属类别：探针试验指检测工具
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
1、GB/T16842图7试具11
2、IEC61032图7试具11
3、GB2099.1-2008第10.1条
4、IEC60884
5、IEC60598
6、IEC60335
7、IEC60065
8、GB8898
9、GB7000
10、GB4706.1
用途：
1、推力试验直指是在测试中模拟手指，主要用于施加外力的情况下手指防止接近危险部件测试，并检验产品外壳的孔或外壳内部挡板的机械强度（应力强度）。
2、试验指是进行家用和类似用用途电器防触电保护试验的工具。
试样范围：
电器插座或类似电器等危险带电部件
结构及功能：
1、尼龙手柄+探针，配接线端子做防触电试验。
2、在手柄末端M6螺纹孔（配合推拉力计使用）做外壳防护试验。
技术参数：
1、产品总长：240MM
2、产品重量280g

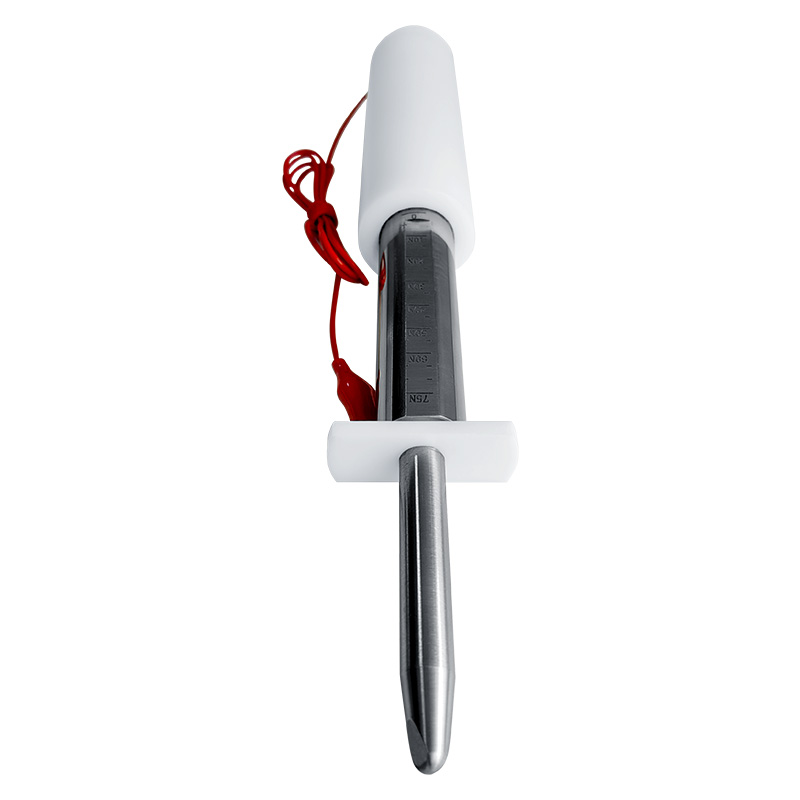

3、50N推力试验直指力学刻度：10，20，30，40，50N
|
参数/型号 |
YW-I07 |
YW-I07T1 |
YW-I07T2 |
|
名称 |
试验直指 |
50N推力试验指 |
75N推力试验指 |
|
A-A截面宽度 |
20.0 -0.05 |
20.0 -0.05 |
20.0 -0.05 |
|
指长度 |
80±0.2 |
80±0.2 |
80±0.2 |
|
指尖切割倒圆角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖锥度圆角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夹角 |
37o 0 -10’ |
37o 0 -10’ |
37o 0 -10’ |
|
指尖锥度 |
14 o 0 -10’ |
14 o 0 -10’ |
14 o 0 -10’ |
|
试验指直径 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
挡板直径 |
Ф50 |
Ф50 |
- |
|
挡板厚度 |
5±0.5 |
5±0.5 |
- |
|
推力 |
- |
0-50N推力 |
0-75N推力 |
