试具B(标准验指）YW-I02
所属类别：探针试验指检测工具
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
用途：
是防止人体进行测试实验时触及危险部件的基本防护，也是进行测试实验时防止手指触及的防护
试样范围：
容易被人触及的外壳带电部件或机械部件
结构及功能：

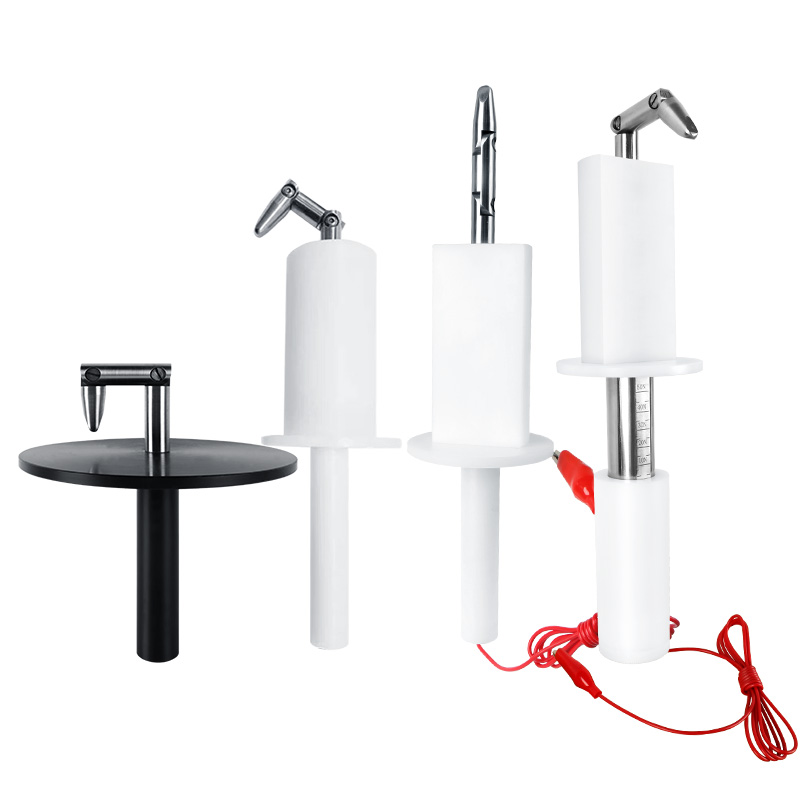

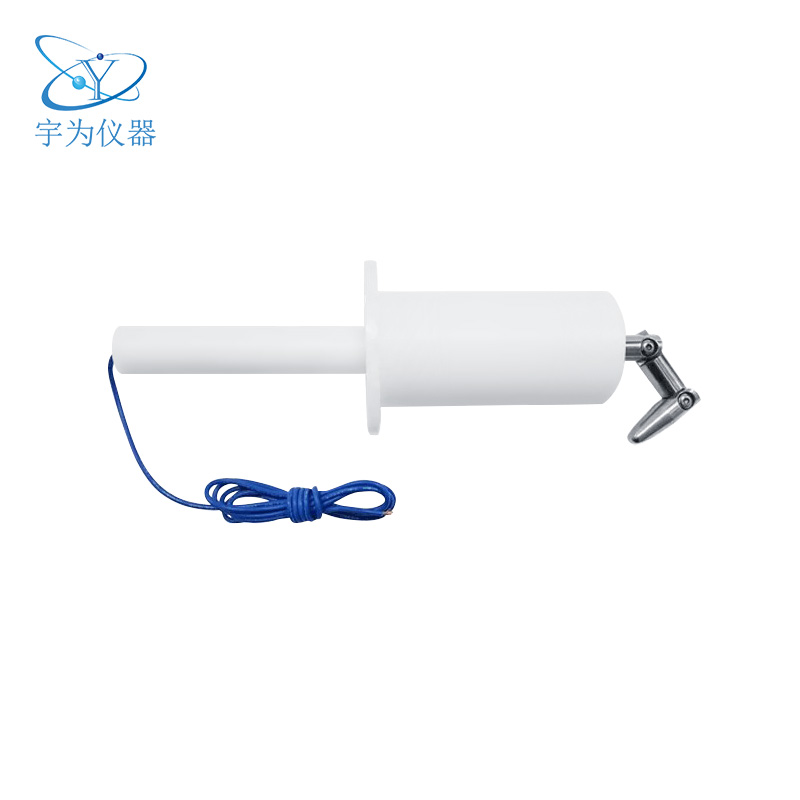

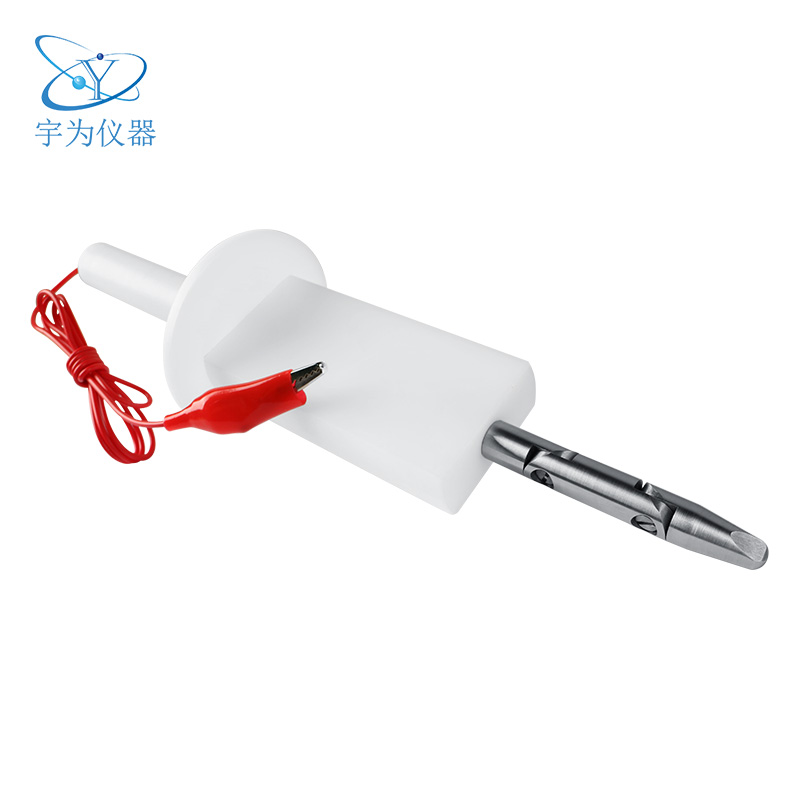

模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。
可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）

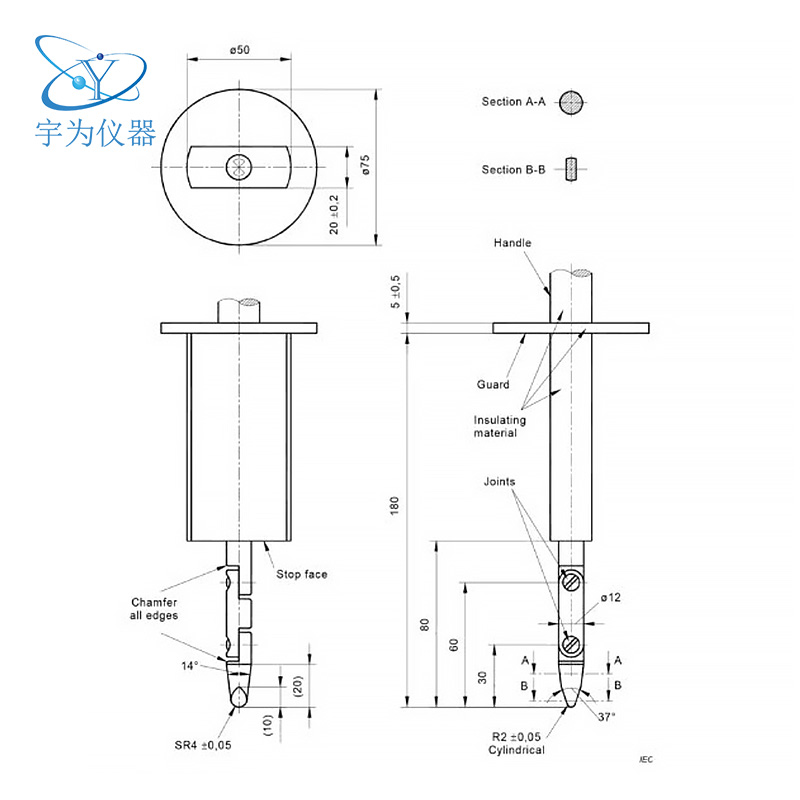

技术参数：
|
型号 |
YW-I02 |
YW-I02A |
YW-I02B |
YW-I02T |
|
试具名称 |
标准试验指 |

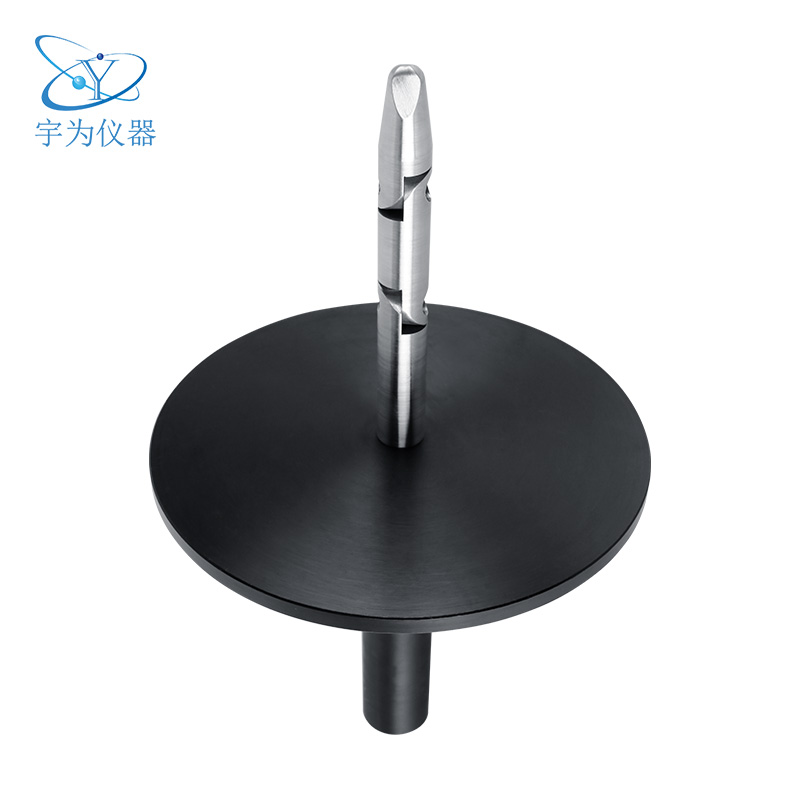

圆挡板试验指 |
大挡板试验指 |

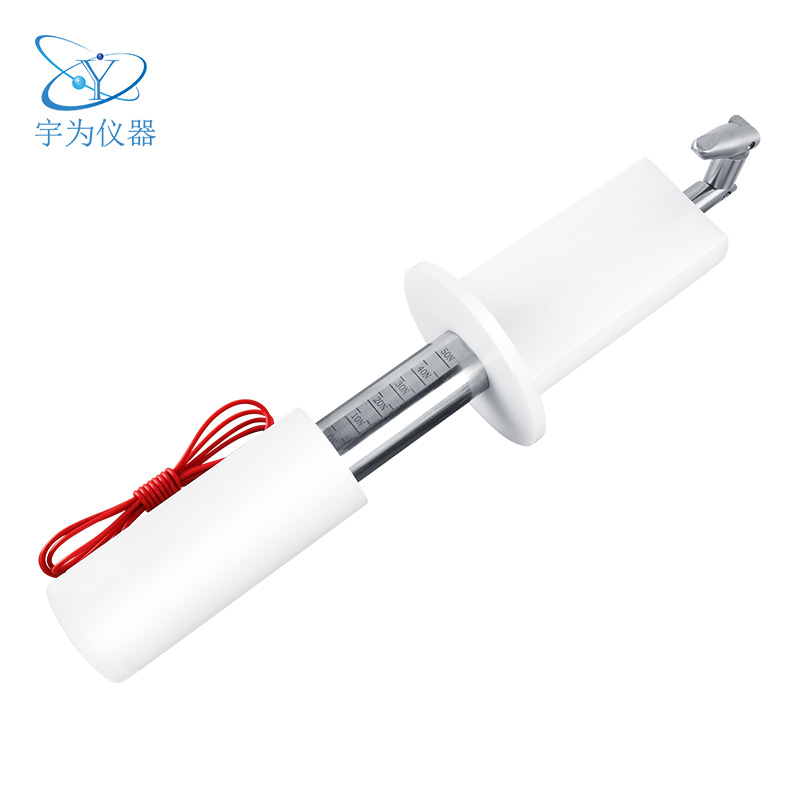

带推力标准试验指 |
|
铰链接点1尺寸 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
铰链接点2尺寸 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
指长 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
指尖到挡板尺寸 |
180±0.2 |
180±0.2 |
- |
180±0.2 |
|
指尖切割倒圆角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖锥度圆角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夹角 |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
37o 0 -10′ |
|
指尖锥度 |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
14 o 0 -10′ |
|
试验指直径 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
A-A截面直径 |
Ф50 |
Ф50 |
- |
Ф50 |
|
A-A截面宽度 |
20±0.2 |
- | - |
20±0.2 |
|
挡板直径 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
挡板厚度 |
5±0.5 |
5±0.5 |
- |
5±0.5 |
|
推力计 |
- | - | - |
10-75N推力 |
|
对应标准 |
GB16842.1 |
GB4706.1 |
GB4706.30 |
GB4208 |

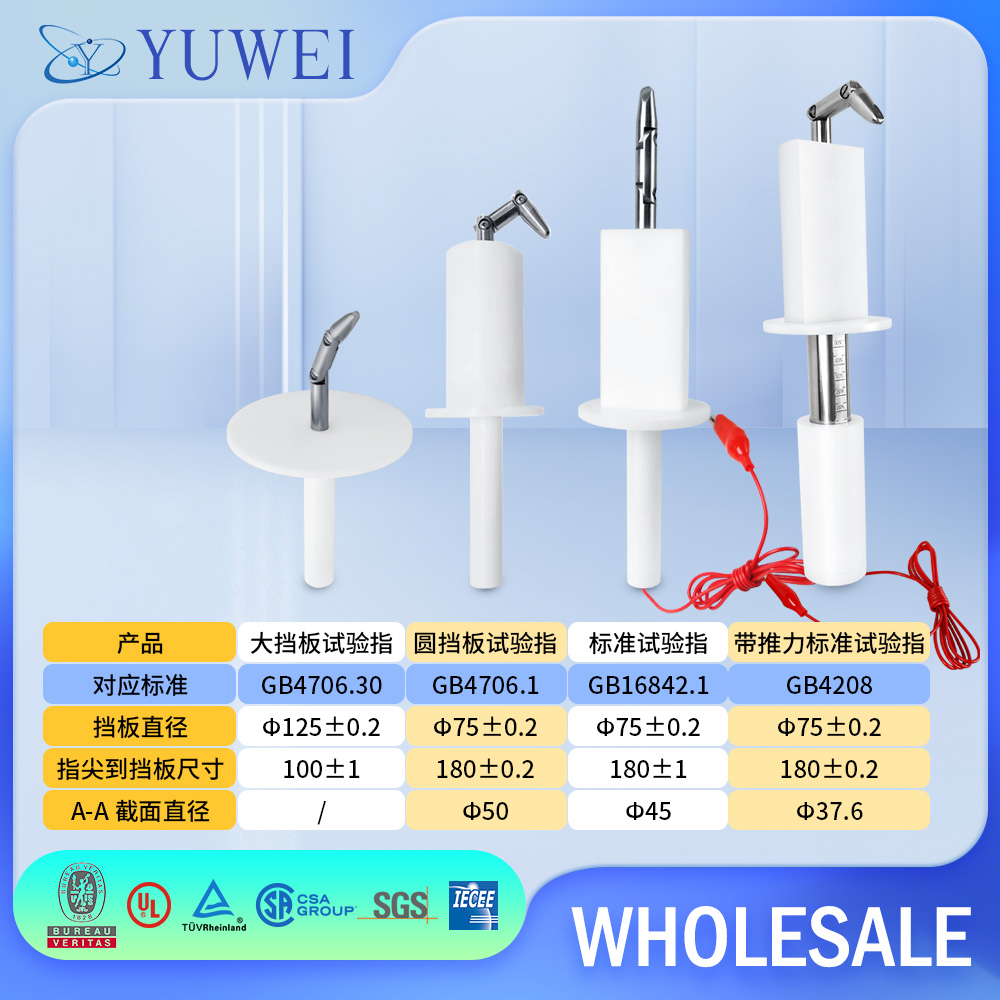

| 产品图片 |  |
 |
 |
 |
