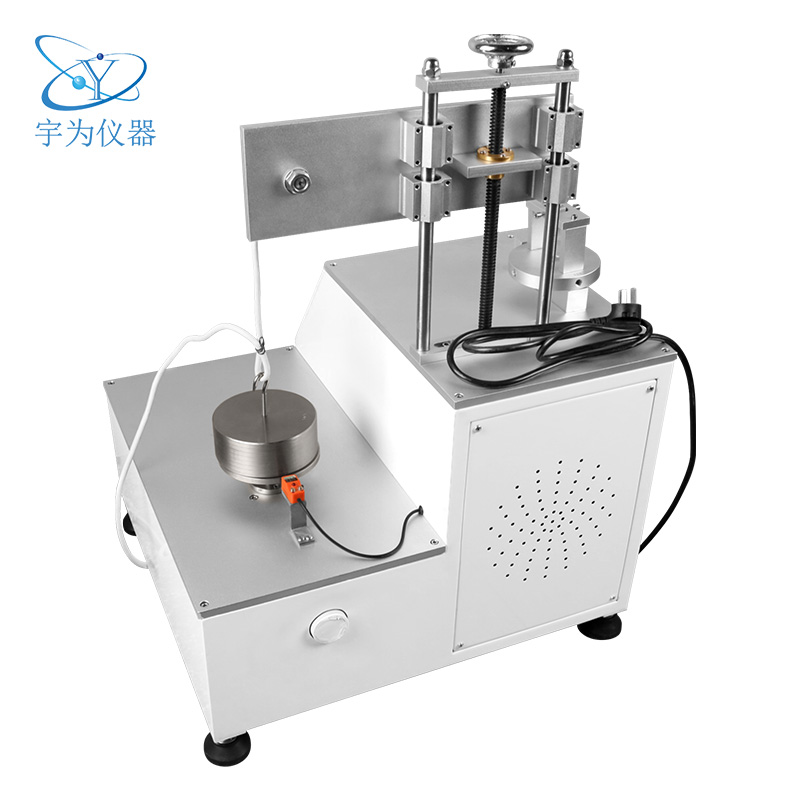

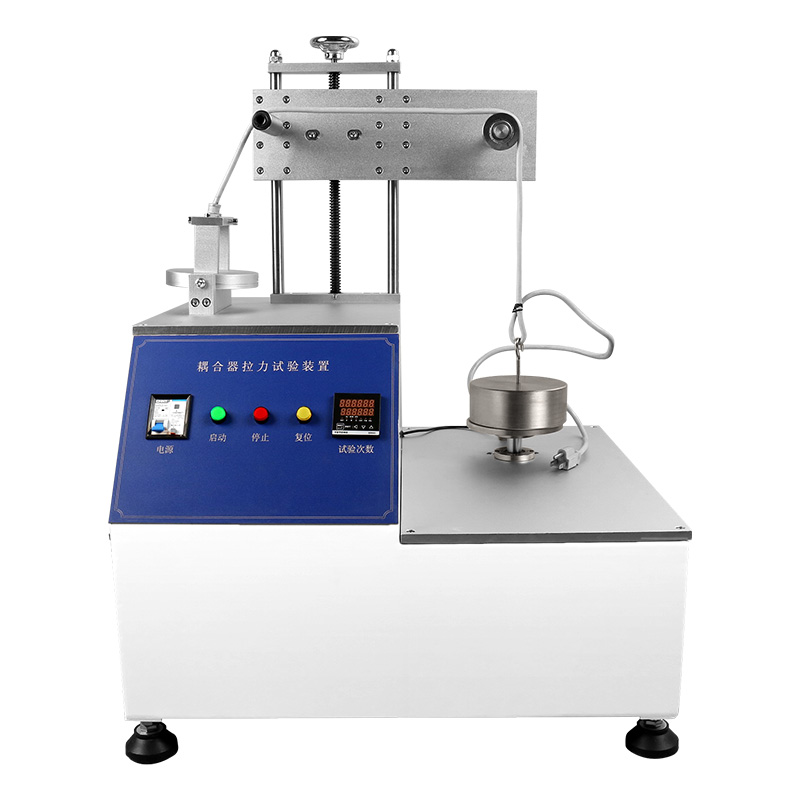

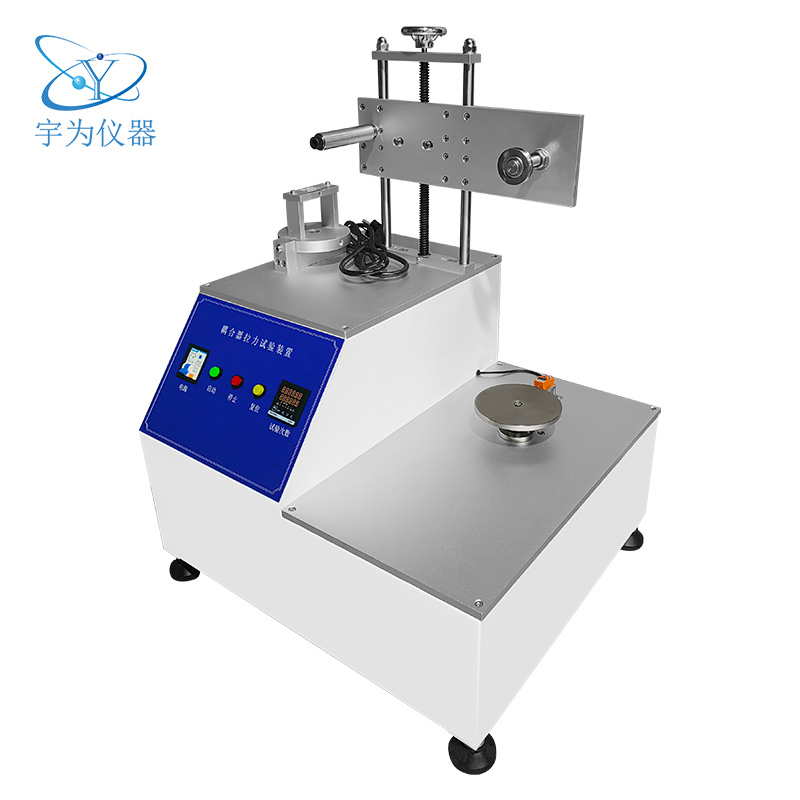

耦合器拉力试验装置YW-1245
所属类别：耦合器检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：

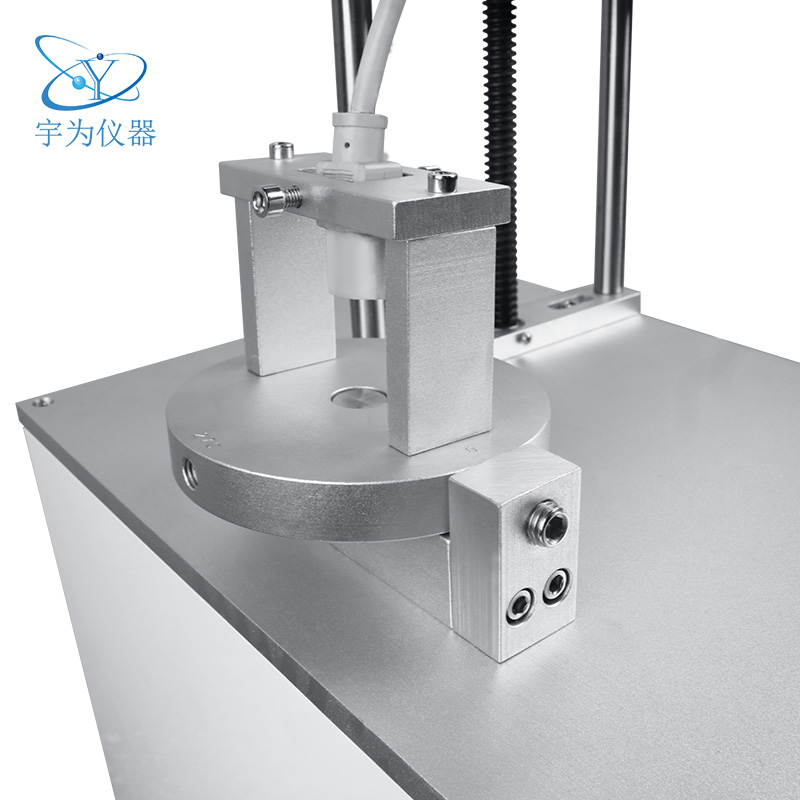

① 将器具输出插座固定在试验装置上（插套向上）。
② 插入相应的插头连接器。
2、施加拉力：
① 沿四个方向（每个方向间隔90±5度），施加与插合面平行的横向拉力。
② 对于有角度的连接器/插头连接器，拉力不在软线入口的相反方向施加。
3、拉力要求：
① 按照标准中表12所要求的拉力，在每个方向上对软线施加50次拉力。
② 每次拉力持续时间为1±0.5秒。
4、试验后要求：
① 连接器/插头连接器应无损坏。
注:对于有角度的连接器/插头连接器,力不在软线入口的相反方向施加。
表12 横向拉力试验所施加的拉力值
|
额定电流 A |
拉力（±5%） N |
|
2.5 |
6 |
|
6 |
35 |
|
10 |
35 |
|
16 |
50 |
1. 如有必要,要防止连接器/插头连接器从器具输入插座/器具输出插座中脱出,但应在器具插入插座/器具输出插座的内自由移动。
7、试验后,连接器/插头连接器应无损坏,试样应符合16.3的要求
GB17465.1-2022标准第23.6.3 横向拉力试验
1、连接器/插头连接器的前面部件夹在试验夹具上。

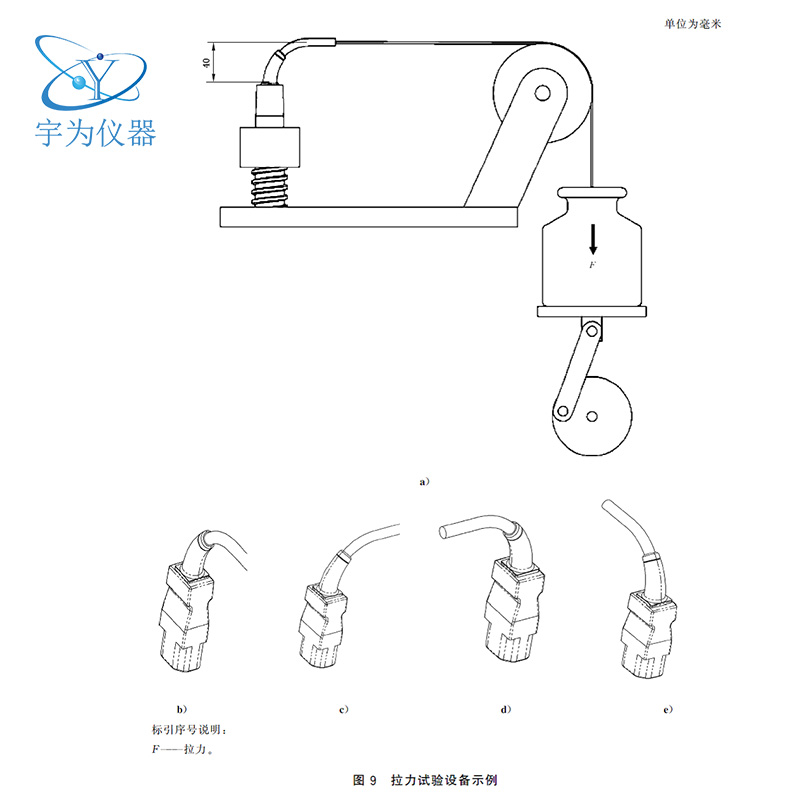

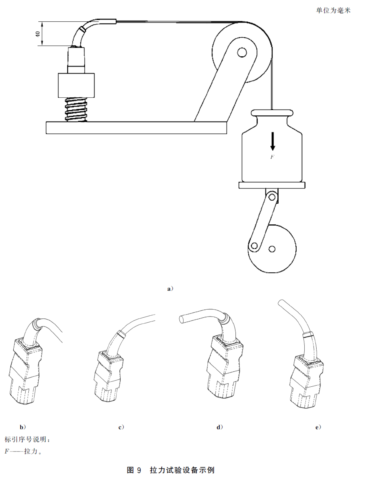

2、沿四个方向、按步骤以(90士5)°向连接器/插头连接器电缆施加与插合面平行的表13 所示的横向拉力,如图9 b)~图9e)所示。
3、在每一个方向上,作用力保持60s。
4、对于有角度的连接器/插头连接器,力不在软线入口的相反方向施加。
表13 拉力试验值
|
A |
N |
N |
|
0.2 |
50 |
25 |
|
A |
N |
N |
|
2.5. II类设备 |
50 |
50 |
|
2.5. I 类设备 |
75 |
75 |
|
6 |
75 | 75 |
|
10 |
100 | 75 |
| 16 | 100 | 100 |
