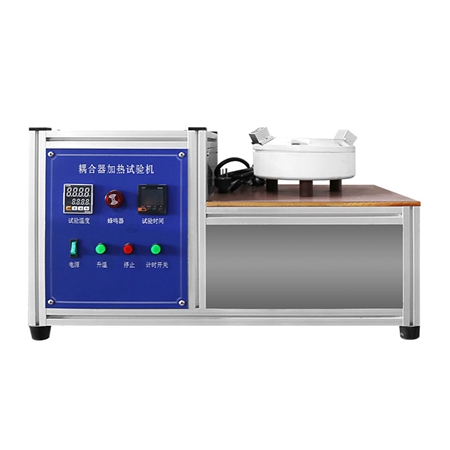

耦合器加热试验装置YW-1106
所属类别：耦合器检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
GB17465.1-2009第18.2条款图13
IEC60320-1第18.2条及图13
用途：
用于考核热条件或酷热条件下的器具耦合器的耐热性能
试样范围：
热条件或酷热条件下的器具耦合器
测试原理：
只适用于IEC60320-1中规定的热条件下和酷热条件下的连接器试验
设备结构及特点：
该装置由控制柜，安装板，加热装置，器具输入插座（标配10A耐热，10A耐酷热及16A耐酷热）组成。
使用环境：
性能指标 ：
|
工位 |
单工位 |
|
电气控制方式 |
按键控制，数显表显示 |
|
加热方式 |
电加热，RT+10~160°C±2°C，可预置 |
|
测试项目 |
10A 耐热器具输入插座：测试10A连接器，试验温度120°±2° 10A 耐酷热器具输入插座：测试10A连接器，试验温度155°±2° 16A 耐酷热器具输入插座：测试16A连接器，试验温度155°±2° |
|
试验温度 |
0-160°可预置 |
|
试验时间 |
0-99小时59分钟可预置 |
|
耦合器中心距 |
以Φ175的圆均布排列 |
|
标配量规 |
10A耐热器具输入插座 10A耐酷热器具输入插座 16A耐酷热器具输入插座 |
使用方法：
1、将控制盒与试验装置的连线接合好，测温连线通过航空插座连接。
2、检查用电安全，在保证供电为220V 50HZ情况下，将控制盒后板电源线接通。
3、启动前面板的电源开关，设置好试验试品所要求的控制温度(根据温控表说明书操作)，让设备加热，待温度稳定下来后,再将要求试验的试品装入所对应的试验插座内，依据标准内容进行试验。
4、常态下，按功能键“SET”一下进入SU温度设定。再按下功能键“SET”进入参数设置。∧，∨为参数的加减键，＜为移位键。按照标准要求设置设置好试验试品所要求的试验温度。
5、提供明装式16A输出插座1规格(金属材料)
注意事项：
1、确保用电安全，避免漏电，加热装置底部不允许有导电材料存放；
2、注意保护热电偶，防止折损；
3、加热电表面温度很高，试验过程禁止身体触摸、触碰到加热试验装置；
