家用和类似用途电器检

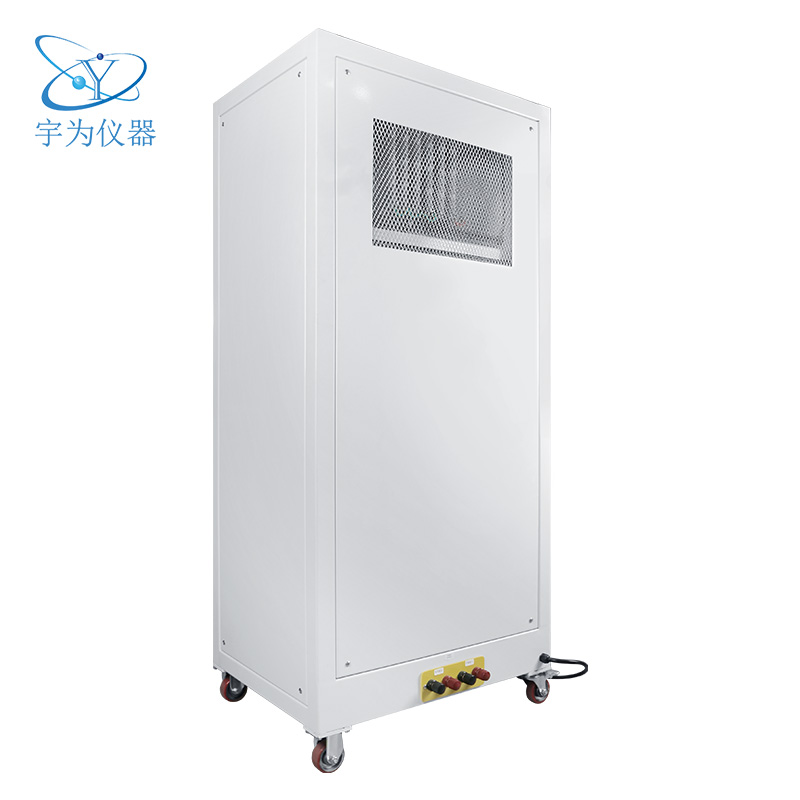

电源负载柜 YW1109-A
所属类别：家用和类似用途电器检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：
GB4943-2001
GB2099
GB16915.1
GB7000.1-2003
IEC60884
IEC61058
IEC60669.1
用途：
家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命测试，
也适用于家用和类似用途插头插座的分断容量和正常操作寿命测试。
试样范围：
家用或类似用途的开关、插头、插座
功能和产品设计：
负载柜是专门设计用于测试电器设备性能的设备，通过模拟各种负载条件来检测设备的耐久性和功能。
1、操作控制面板（正面上方）:
面板表面喷砂工艺，增加耐磨性。
2、控制和显示:
电源开关: 控制负载柜的主电源。
显示仪表: 显示产品通电电流、电压、功率及功率因数。
负载电源开关: 控制负载的接通和断开。
状态指示灯: 显示设备各项运行状态。
启动及停止按钮: 用于启动和停止测试过程。
电容量转换开关: 切换不同的电容量。
负载种类转换开关: 切换不同的负载类型（阻性、感性及容性负载）。
报警器: 在异常状态下发出警报。
3、控制旋钮:
电压输出调节旋钮: 调节每路的电压输出。
电流调节旋钮: 调节每路的电流。
电感调节旋钮: 调节每路的电感。
4、多功能负载:
每路负载具有阻性、感性及容性（荧光灯式）负载三合一功能。
可通过转换开关来切换不同类型的负载。
5、冷却系统:
内部采用强风对流冷却，有效防止过热，确保设备稳定运行。
6、接线柱:
负载柜的后面有接线柱，可通过导线与开关插头插座寿命试验机联接。
在检测过程中输出电流、电压及功率。
技术参数:
|
负载电源 |
三相四线AC380/50Hz（单相AC220V,共三组） |
|
电源负载柜 |
单工位（产品编号：YW-1109A） 双工位（产品编号：YW-1109B） 三工位（产品编号：YW-1109C） |
|
数显电压表 |
0～300V、精度±0.5% |
|
数显电流表 |
0～30A、精度±0.5% |
|
数显功率表 |
0～10KW、精度±0.5% |
|
数显功率因素表 |
0.3～0.98、精度±0.5% |
|
负载方式 |
阻性、感性、容性三合一，可切换 |
|
容性负载 |
70uf、140uf、7.3uf可选 |
|
负载输出 |
每次负载输出及隔次负载输出可选 |
|
计数器 |
0～999999次，可预置 |
|
负载电源容量 |
3*10KVA |
|
输出电流上限 |
30A，当超过32A自动切断 |
|
输出电压上限 |
300V，当超过305V自动切断负载 |
|
大气压力 |
80～106kpa |
|
温度 |
80～106kpa |
|
湿度 |
（20～90）%RH |
|
使用场所 |
无剧烈摇动、振动，无电磁干扰、无尘埃、无爆炸性及腐蚀性气体、 |
|
外形尺寸 |
L*W*H=1200*760*1830mm |
|
重量 |
600kg |
单工位（YW-1109A）
双工位（YW-1109B）
三工位（YW-1109C）
单工位（YW-1109） 长730×宽700×高1715 mm
