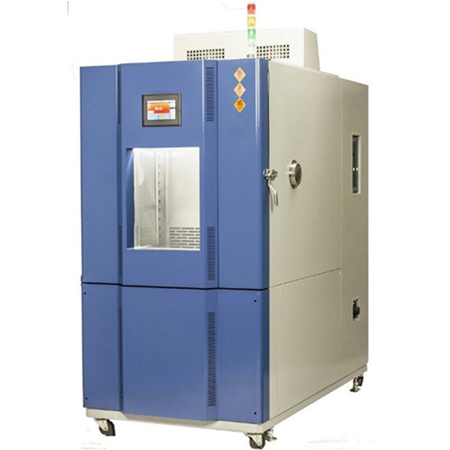

产品名称

恒温恒湿试验箱

型号

FQY/GDJS-100C

工作室尺寸（mm）

深400×宽500×高500

外形尺寸（mm）

约深1050×宽1050×高1620

测试范围

温度范围

-40℃～+150℃

湿度范围

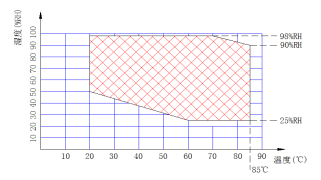

25%～98%RH(如图所示)

升温速率

≥3℃/min（空载下非线性）

降温速率

≥1℃-1.2℃ /min(空载下非线性)

温度波动度

≤±0.5℃（稳定状态下）

温度均匀度

±2℃（稳定状态下）

温度偏差

±2.0℃

湿度偏差

±2.5%RH

噪声

≤75dB

重量

约250KG

满足试验方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb

GJB150.4-1986   低温试验

GJB150.3-1986   高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GB16915.1-2014 家用和类似用途固定式电气装置的关开 第1部分：通用要求

GBT 5170.8-2016 电工电子产品环境试验设备检验

注：以上性能指标是在室温为+25℃，无试样条件下测得的数值。

内箱材质

内壁材料（SUS304不锈钢板）

外箱材质

冷轧钢板静电双面喷塑

保温材质

硬质聚氨酯发泡+超细玻璃纤维

风路机件

离心风机；风口可调试风量大小、高低及回风量

门

（单）开铰链门，配观察窗、照明灯、窗框/门框防凝露电热装置，门洞尺寸： 100L（约）0.5*0.5M

测试视窗

门上设有1个导电膜防爆钢化玻璃观察窗（具有防凝露功能）300W×400H（mm）

风机

长轴离心风机

样品架

内置不锈钢可调式活动盘架两只

叶轮

采用台湾进口不锈钢叶轮

加热器

镍铬合金电加热器

制冷压缩机

采用原装进口法国泰康压缩机

蒸发器

翅片式换蒸发器

制冷方式

机械压缩机双级

冷却方式

风冷

控温仪表

韩国进口彩色触摸屏

引线孔

φ50mm 1个（位于箱体左/右侧）

样品架

不锈钢样品架2个，高度可调。

项目

原理说明

加热系统

不锈钢管套式防干烧加热管内置镍铬合金加热丝

采用U型鰭片式不锈钢高速加温电热器加热

完全独立系统，不影响控制线路

加湿系统

锅炉加热加湿方法

不锈钢铠装加热器：提供水汽化所需要的热量。

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

配备水位控制装置，加热器防干烧装置

冷却方式

风冷式

冷冻压缩机

采用原装进口泰康压缩机，使用环保制冷剂

冷媒铜管

内螺旋式K—TYPE冷媒铜管

冷凝器

波浪状鳍片型风冷冷凝器

蒸发器

斜率式FIN—TUBE蒸发器

冷冻元件

原装进口电磁阀、干燥过滤器等。

全系统管路均作通气加压22kg检漏测试

加温、降温系统完全独立

配有本公司专业技术特点，防高温高压气流回流开冷机损坏系统

所有冷冻系统动作程序，完全由微电脑控制器控制

电气控制系统

名称

品牌

备注

压缩机

原装进口法国“泰康”

丹麦DANFOSS

或美国艾默生

蒸发压力调节阀

丹麦DANFOSS

丹麦DANFOSS

或美国艾默生

节流装置

毛细管或膨胀阀

日本鹭宫或意大利CASTEL或美艾默生

项目

说明

调节方式

强制循环通风，平衡调温法。控制系统根据系统设定的温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态的平衡。

循环装置

内置空调间、循环风道及长轴流式通风机，通过改善空气的鼓动气流，提高了空气的流量和加热的能力，大幅改善了试验箱的温度均匀性。

项目

控制器

  7寸智能液晶触摸式可编程控制器

温湿度精度

  0.01℃/ 0.1%RH

触摸式高析度荧幕

可任意设定固定条件程序条件，可中文画面，并可设定固化试验名称、序号等。

可设定时间范围

0—999H59min。

可程式模式

同时设定120组不同条件之程式，任一组程序中，可分1200段进行工作，可任意截取部分段数来执行循环，或作任意段、组的周期循环工作。

每组程序内，最多可设定1200段不同之温度及时间（每段最大可设定999h59min）120组程式又可任意作串接，最大段数循环周期可达999次。

安全

具有断电记忆装置，复电时可继续执行剩余之程式，并且可作机器预约执行启动及机器运转时间。

控制

升、降温可作斜率控制、曲线控制，并且具有自行校正温度、湿度基准点之功能。具有PID自动演算之功能，可减少人为设定时所带来之便。

通讯功能

（选购件）

U盘接口、RS-232接口、误操作硬件锁定LOCK，随机赠送电脑通讯软件

设置

触摸式设定、安位直接显示、所有条件完全由微电脑自动锁定

报警

在设定或运转中如发生错误时，会提供警示讯号

输出

控制器具有记录讯号端口输出，可连接温湿度记录仪并可输出记录曲线

接口

具备标准RS—232通讯界面，传输距离长，可连线PC作控制及记录。

零部件品牌

名称

品牌

备注

控制器

颂华

7寸彩色PLC触摸屏

导线保护开关

法国施奈德

总电源开关

交流接触器

法国施奈德

热继电器

法国施奈德

相序继电器

台湾松菱

时间继电器

台湾松菱

中间继电器

日本欧姆龙或厦门宏发

固态继电器

美国快达

说明：上列出品牌有多种选择的，是方便客户习惯选择及考虑确保材料供货期而作的备用选择。

制冷系统

1、压缩机过热保护

2、压缩机过流保护

3、压缩机高低压保护

4、压缩机油压保护

5、供液温度超温保护

6、超高压泄压防护

7、风冷式：冷凝风机过热

试验箱

1、可调式超温保护

2、空气调节通道极限超温保护

3、风机电机过热保护

其它

1、过载及短路保护

2、箱体多次开门造成制冷系统故障报警保护

其他配置

电源线缆

AC380V电源：五芯（三相四线+保护地线）电缆1条（约4米长）

总电源开关

正泰断路器

运输

试验箱为组合式，分体运输

尺寸

最大运输尺寸（不含包装）： “参见外型尺寸”

重量

最大运输重量（不含包装）： “参见重量”

使用条件

由用户保证下列各项条件

安装场地

1、地面平整，通风良好

2、设备周围无强烈振动

3、设备周围无强电磁场影响

4、设备周围无易燃、易爆、腐蚀性物质和粉尘

5、设备周围留有适当的使用及维护空间，如下图所示：

A：≥40cm

B：≥150cm

C：≥100cm

D: ≥60cm

E：≥40com

环境条件

1、温度：5℃～35℃

2、相对湿度：≤85%

3、气压：86kPa～106kPa

供电条件

电源

AC380V电源要求

1、三相四线+保护地线

  2、电压范围：AC（380±38）V

         3、频率允许波动范围：（50±0.5）Hz

 4、保护地线接地电阻小于4Ω

5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

最大电流

最大功耗

Imax≤16A

Pmax≤约5.5KW

其他

试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿气，可能会造成制冷系统换热器结冰而无法正常工作。
