插头插座插销类检测仪
插销压力试验装置 YW-3144
所属类别：插头插座插销类检测仪器
- 售后QQ：
- 售后QQ：
咨询热线：13642619439
详细内容
符合标准：

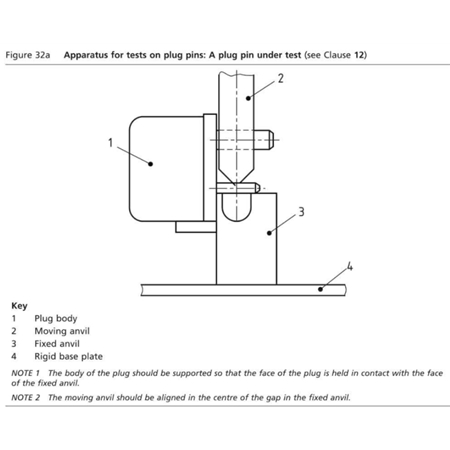

BS1363-1-2023第13.9.4.1条要求（图32a、图32b）
用途：
适用于对插销进行压力试验。
技术参数：
压力装置设备应放置在稳定的平台上，通过调整设备上支撑脚保持设备水平（水平仪客户自备），并采用砝码进行压力测试。参数如下：
1、被检测插销厚度调整范围：0~5mm
2、基础砝码重量：4330-40 g
3、配重砝码重量：3060-30 g
4、压力大小：1100-10 N
操作方法：
1、调整斜面板调整至最外位置（压槽处于最低位置），然后通过转动调整螺母焊件调整支撑螺柱高度，使压杆焊件上平面处于水平状态。
2、松开固定压槽的螺钉，将插销放置在压槽上，然后顺时针转动专用螺钉使插销上升被压头轻轻压位后将固定压槽的螺钉拧紧。
3、将带钩基础砝码钩住压杆端部的挂钩环内，保持砝码稳定无晃动后，松开调整螺母焊件使支撑螺柱下降离开压杆焊件不少于30mm。
4、将两件配重砝码依次加在基础砝码上，使总压力达到1100N稳定重量不少于1min，被测插销变形速度不应大于10mm/min。
5、取下所有砝码，用调整螺母焊件使支撑螺柱将压杆焊件顶起，将试验样品取出，按要求检查被测试验样品是否合格。
设备共备有两套不同规格的压头和压槽，适用于不同规格的插销使用，具体更换方法如下：
1、拆除压头上部的销轴，将压头从上部取出，更换压头并从上部插入后再将销轴装入固定好（注意压头方向）。
2、拆除压槽固定螺钉，更换压槽，将固定螺钉重新装回即可。
砝码配重：
设备压力产生采用砝码配重，为减少砝码重量，减轻操作人员劳动强度，设备采用杠杆原理将砝码重量放大，保证加载重量为1100N（112.24kg），数据如下：
1、压头重量（重量放大比例1：1）
压头重量为0.3 kg，根据重量放大比例，实际产生压力为0.3 kg
2、压杆焊件重量（重量放大比例1：4.86）
压杆焊件重量为1.53 kg，根据重量放大比例，实际产生压力为0.31×4.86=7.44 kg
3、基础砝码重量（重量放大比例1：10）
基础砝码重量为4.33 kg，根据重量放大比例，实际产生压力为4.33×10=43.3 kg
4、配重砝码重量（重量放大比例1：10）共2件
配重砝码重量为3.06 kg，根据重量放大比例，实际产生压力为3.06×10=30.6 kg
两件共计压力为30.6×2= 61.2 kg
以上各项所产生的总压力为：0.3+7.44+43.3+61.2=112.24 kg=1100N
注：
1、省略各件重量放大比例的计算
2、采用1件配重砝码和基础砝码时总压力为：800 N
