产品展示

图2

C1通规

件

图4

C5通规

件

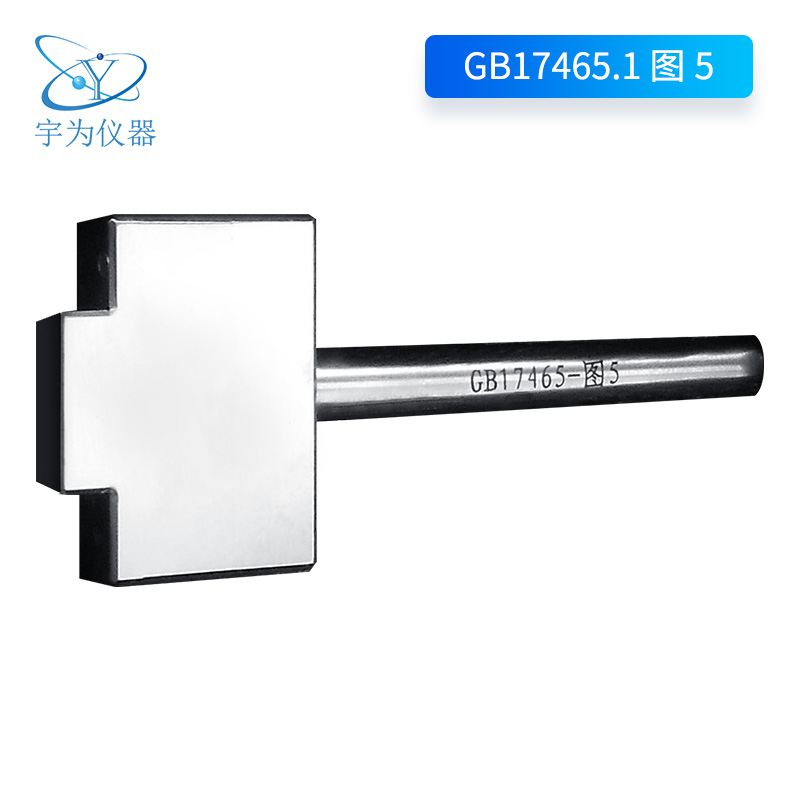

图5

C7通规

件

图5A

C7通规

件

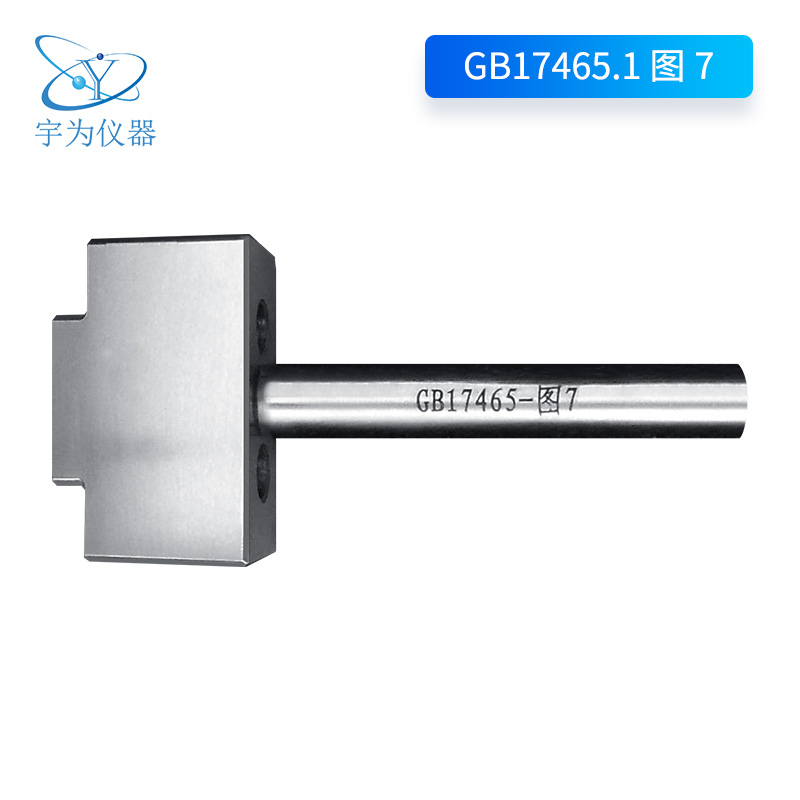

图6

C1止规

件

图7

C1，C5，C7止规

件

图8

C1，C7止规

件

图9

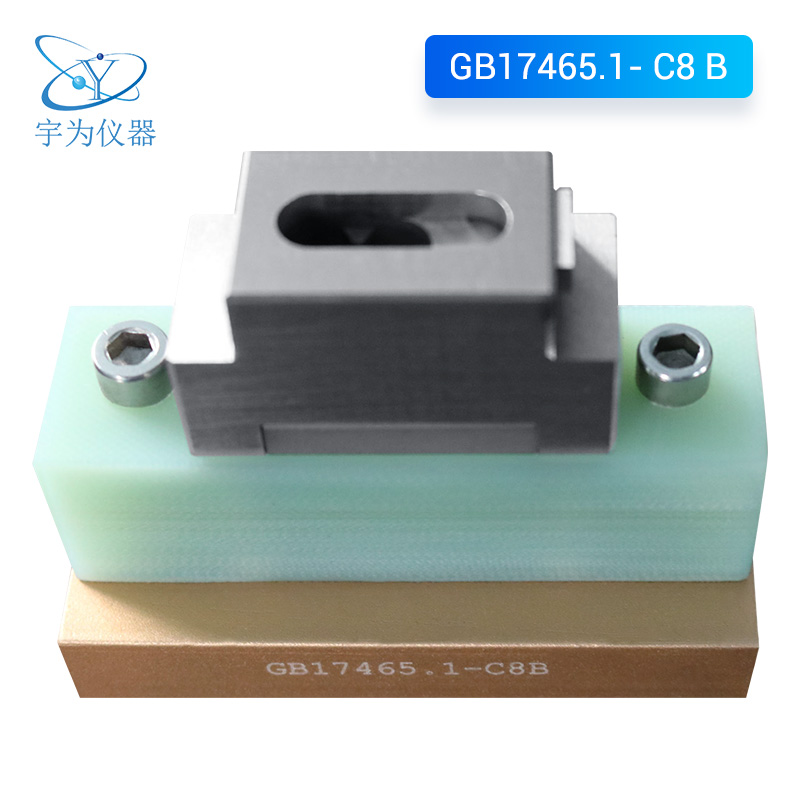

C8，C8A，C8B止规

件

图9A

C9通规

件

图9B

C9止规

件

图9C

C10通规

件

图9F

C13通规

件

图9G

C13，C17止规

件

图9H

C14，C16A，C18通规

件

图9J

C15通规

件

图9K

C17通规

件

图9L

C19通规

件

图9M

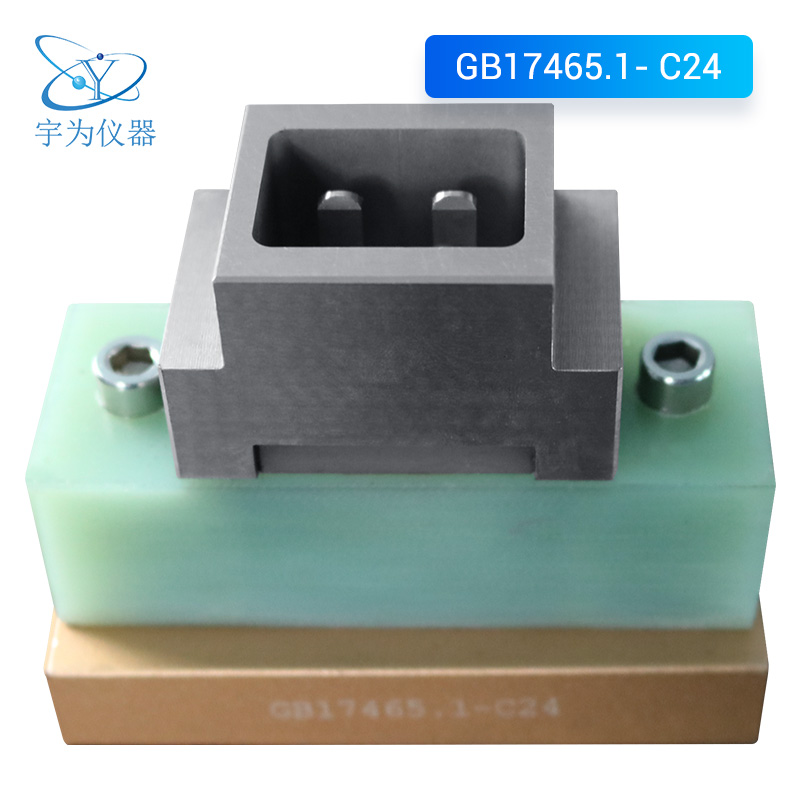

C20，C24通规

件

图9N

C21通规

件

图9P

C22通规

件

图9Q

C23通规

件

图9R

C13，C15，C17止规

件

图9S

C15A通规

图9T

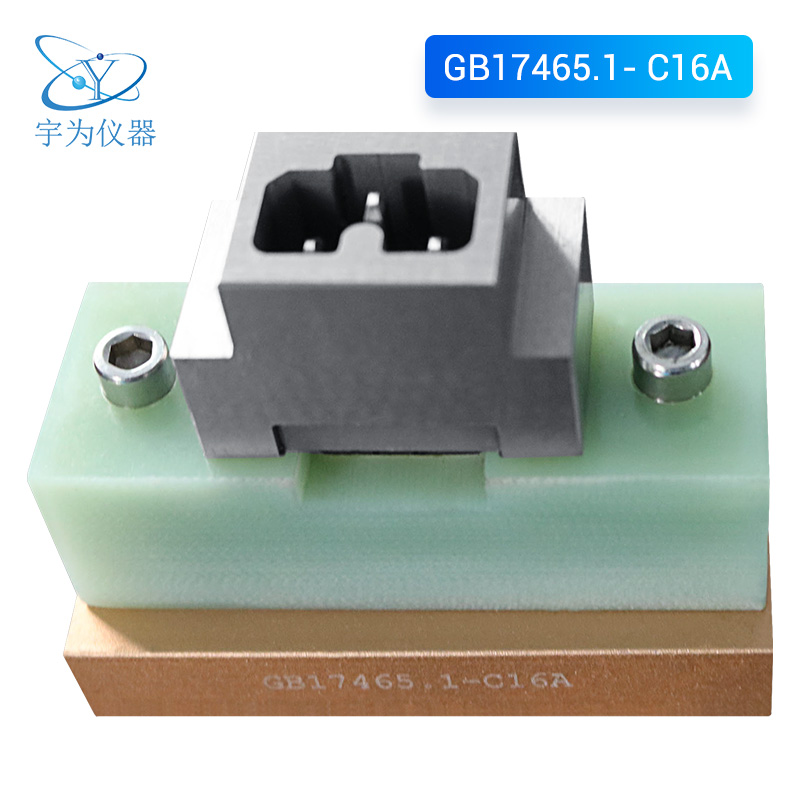

C16A通规

耦合器最大最小拔出力检测量规及其他量规

序号

图号

项目名称

数量

单位

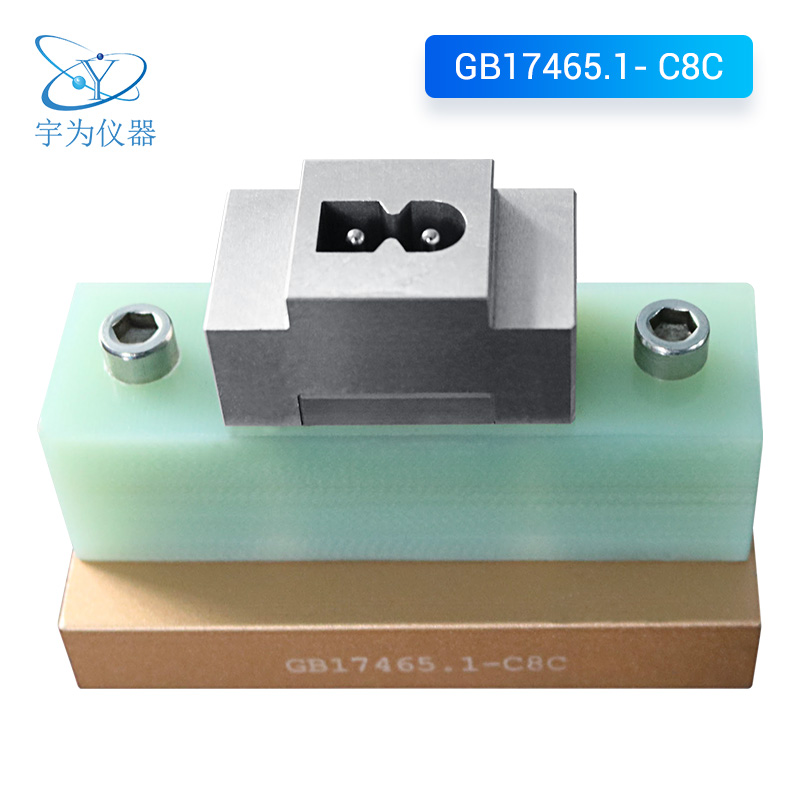

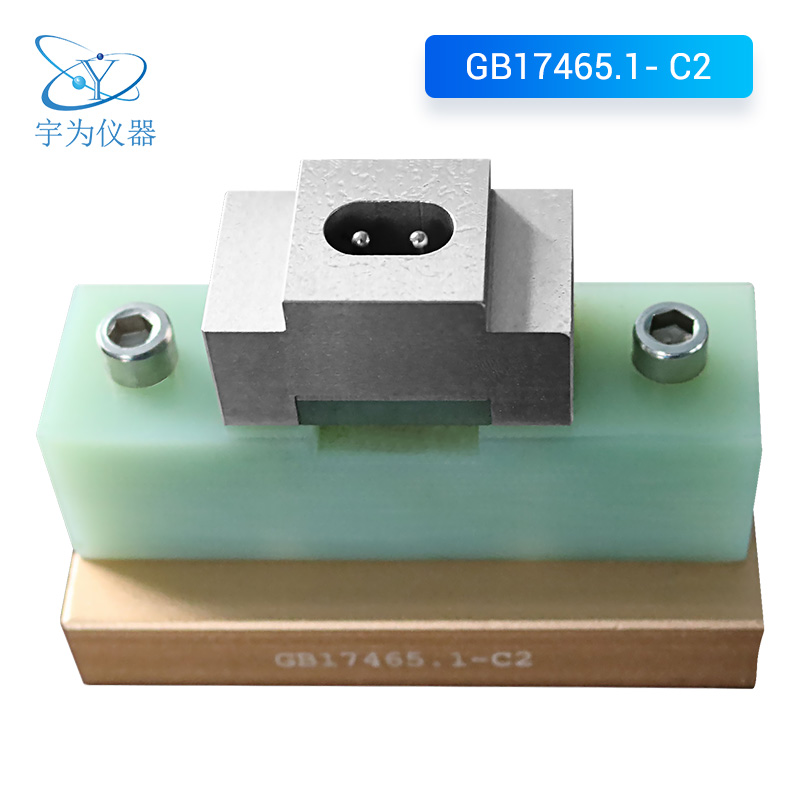

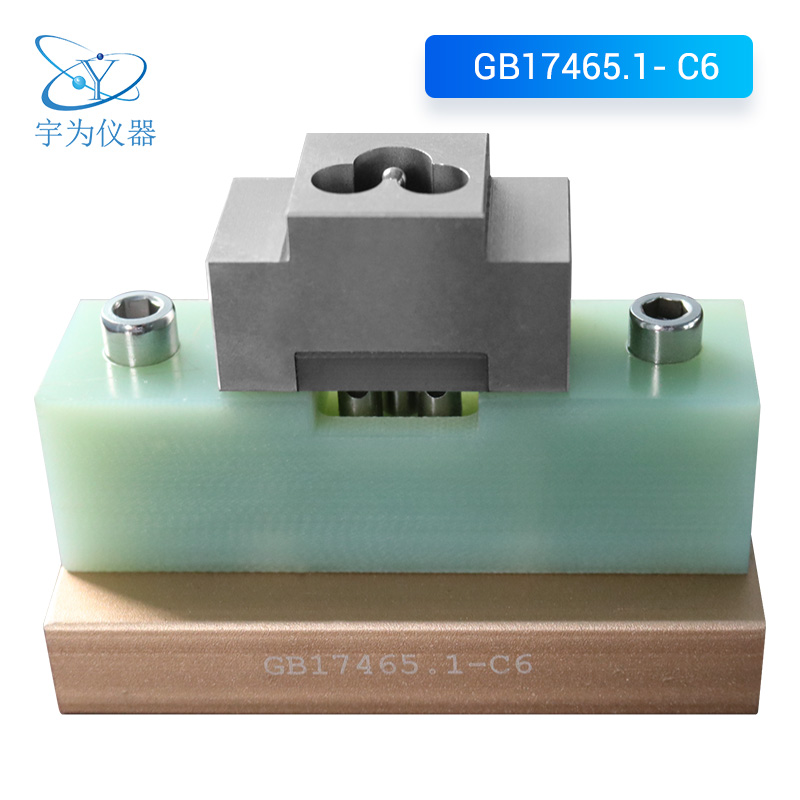

最大拔出力量规

C2、C6、C8、C8A、C8B、C8C、

C10、C14、C16、C16A、C18、

C20、C22、C24

器具输入插座的插销具有最大尺寸，公差为0 -0.01mm，

硬钢制作，表面粗糙度不超过0.8μm，插销中心距

公差为+0.2mm，长度符合标准公差，器具输入插座外

壳内部尺寸应为最小值，公差为+0.1mm

14

件

最小拔出力量规

C6

(Φ2.32+0.01mm，1.5N)

1

件

C6接地插销

(Φ3.1+0.01mm，1.5N)

1

件

C10

(3.9+0.01×1.95+0.01mm，1.5N)

1

件

C20

(4.9+0.01×1.95+0.01mm，2N)

1

件

C20接地插销

(5.9+0.01×1.95+0.01mm，2N)

件

分断容量器具输入插座量规

C2、C6、C8、C8A、C8B、C8C、

C10、C14、C16、C16A、C18、

C20、C22、C24

符合标准活页要求尺寸，插销硬钢制作，矩形插销顶端倒圆，圆形插销顶端为半球形

件

温升器具输入插座

C2、C6、C8、C8A、C8B、C8C、

C10、C14、C16、C16A、C18、

C20、C22、C24

器具输入插座的插销具有最小尺寸，

公差为+0.02mm插销黄铜制作，插销中心距按标准

件

连接器防变形能力检验片

图22

用于检查图C7连接器正面部分的防变形能力，

配连接杆及5N和10N砝码

件

结合面到开始接触点距离规

图27

用于检查从连接器的结合面到

开始接触点的距离的规

件

互连耦合器尺寸检测量规（GB17465.2）

序号

图号

项目名称

数量

单位

图101

I类设备用10A器具输入插座通规

1

图102

II类设备用10A器具输入插座通规

图103

I类设备用16A器具输入插座通规

图104

II类设备用16A器具输入插座通规

防护等级高于IPX0的器具耦合器量规（GB17465.3）

序号

图号

项目名称

数量

单位

图1

用于检查II类设备的IPX4防护等级10A250V

连接器通规

图2

用于检查II类设备的IPX4防护等级10A250V

器具输入插座主通规和辅助通规

图1A

用于检查II类设备的IPX4防护等级6A250V

连接器通规

图2A

用于检查II类设备的IPX4防护等级6A250V

连接器主通规和辅助通规

图4

拔出力规，3.95×1.95mm,14g
